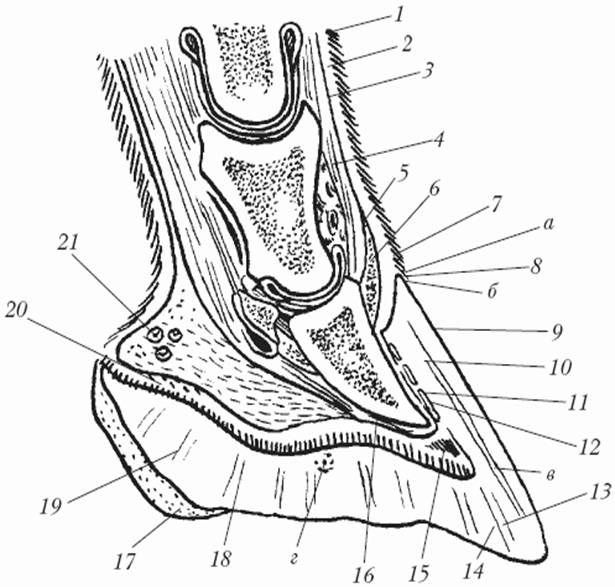

Рисунок. Строение копытца:

а – кайма; б – венчик; в – стенка; г – подошва: 1 – эпидермис; 2 – основа кожи; 3 – подкожный слой; 4 – сухожилие общего пальцевого разгибателя; 5 – подкожный слой каймы; 6 – основа кожи каймы; 7 – эпидермис каймы; 8 – эпидермис венчика; 9 – глазурь стенки; 10 – трубчатый рог; 11 – листочковый рог; 12 – листочковый слой основы кожи; 13 – белая линия; 14 – эпидермис подошвы; 15 – основа кожи подошвы; 16 – надкостница; 17 – эпидермис пальцевого мякиша; 18 – основа кожи мякиша; 19 – эпидермис подушки мякиша; 20 – основа кожи подушки мякиша; 21 – подкожный слой подушки мякиша

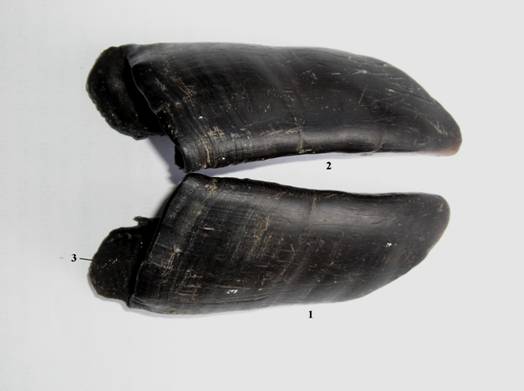

Рисунок. Копытце марала:

1 – латеральная и 2 – медиальная стенки; 3 – пяточная стенка

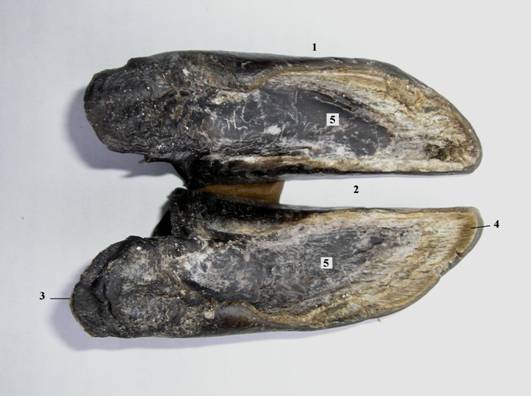

Рисунок. Копытце марала (подошвенная поверхность):

1 – латеральная и 2 – медиальная стенки; 3 – пяточная стенка; 4 – белая линия (листочковый рог); 5 – подошва

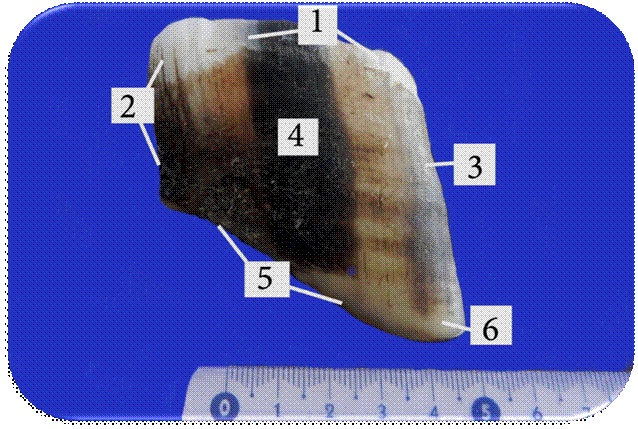

Рисунок. Копытце (латеральная поверхность):

1 – копытцевый венчик с копытцевой каймой; 2 – каудальный край рогового башмака; 3 – краниальный край рогового башмака; 4 – латеральная стенка рогового башмака; 5 – подошвенный край; 6 – зацепной угол

Unguiculare (lateralis)

1 – corona ungulae et limbus ungulae; 2 – margo caudalis paries ungulae; 3 – margo cranialis paries ungulae; 4 – facies lateralis paries ungulae; 5 – margo soleus; 6 – angulus inciziva

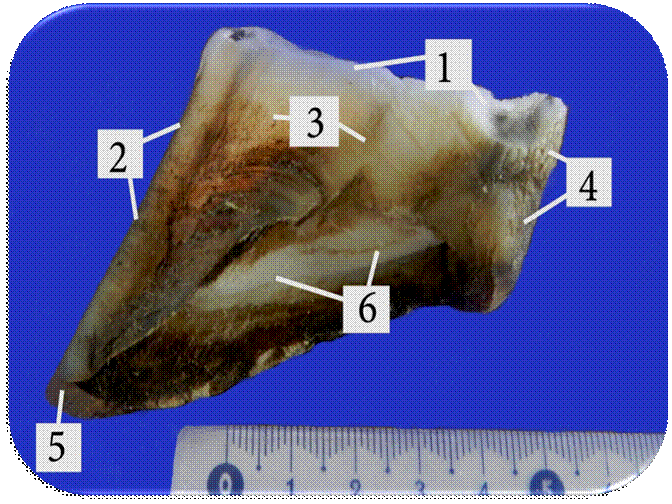

Рисунок. Копытце (медиальная поверхность):

1 – копытцевый венчик; 2 – краниальный край (спинковая часть) рогового башмака; 3 – медиальная поверхность (аксиальная часть) рогового башмака; 4 – каудальный край рогового башмака; 5 – зацепный край; 6 – основание подошвы

Unguiculare (facies medialis)

1 – corona ungulae; 2 – margo cranialis (pars dorsalis) paries ungulae; 3 – facies medialis (pars axillare) paries ungulae; 4 – margo caudalis paries ungulae; 5 – margo inciziva; 6 – solea basis

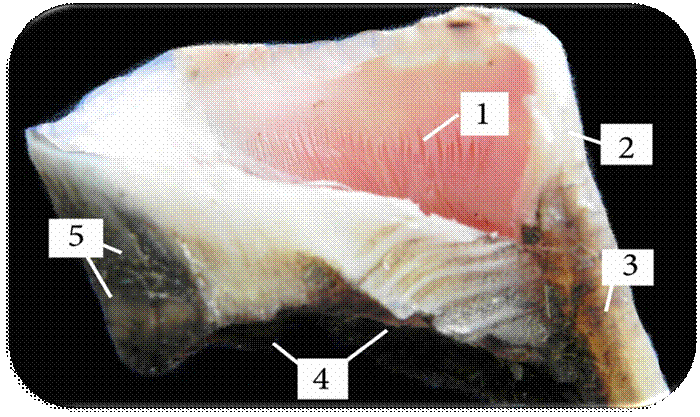

Рисунок. Внутренний слой копытцевой стенки:

1 – роговые листочки копытца; 2 – краниальная поверхность рогового башмака; 3 – дорсоаксиальный желоб; 4 – подошва; 5 – каудальная поверхность рогового башмака

Lamellae epidermalis

1 – lamellaeepidermalis; 2 – facies cranialis paries ungulae; 3 – sulcus dorsoaxialis; 4 – soleus; 5 – facies caudalis paries ungulae

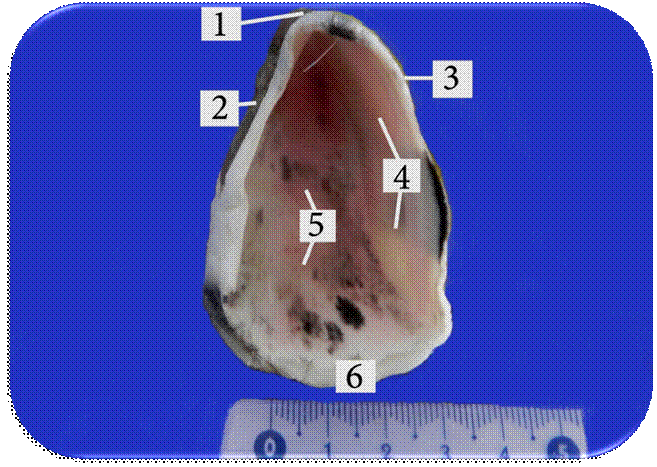

Рисунок. Роговой башмак копытца:

1 – дорсальная поверхность рогового башмака; 2 – абоаксиальная поверхность рогового башмака; 3 – аксиальная поверхность рогового башмака; 4 – листочковой слой рога; 5 – внутренняя поверхность подошвы; 6 – каудальный край рогвого башмака

Paries unguiculare

1 – facies dorsalis; 2 – facies aboaxialis; 3 – facies axialis; 4 – lamella; 5 – facies interni soleus; 6 – mrgo caudalis
